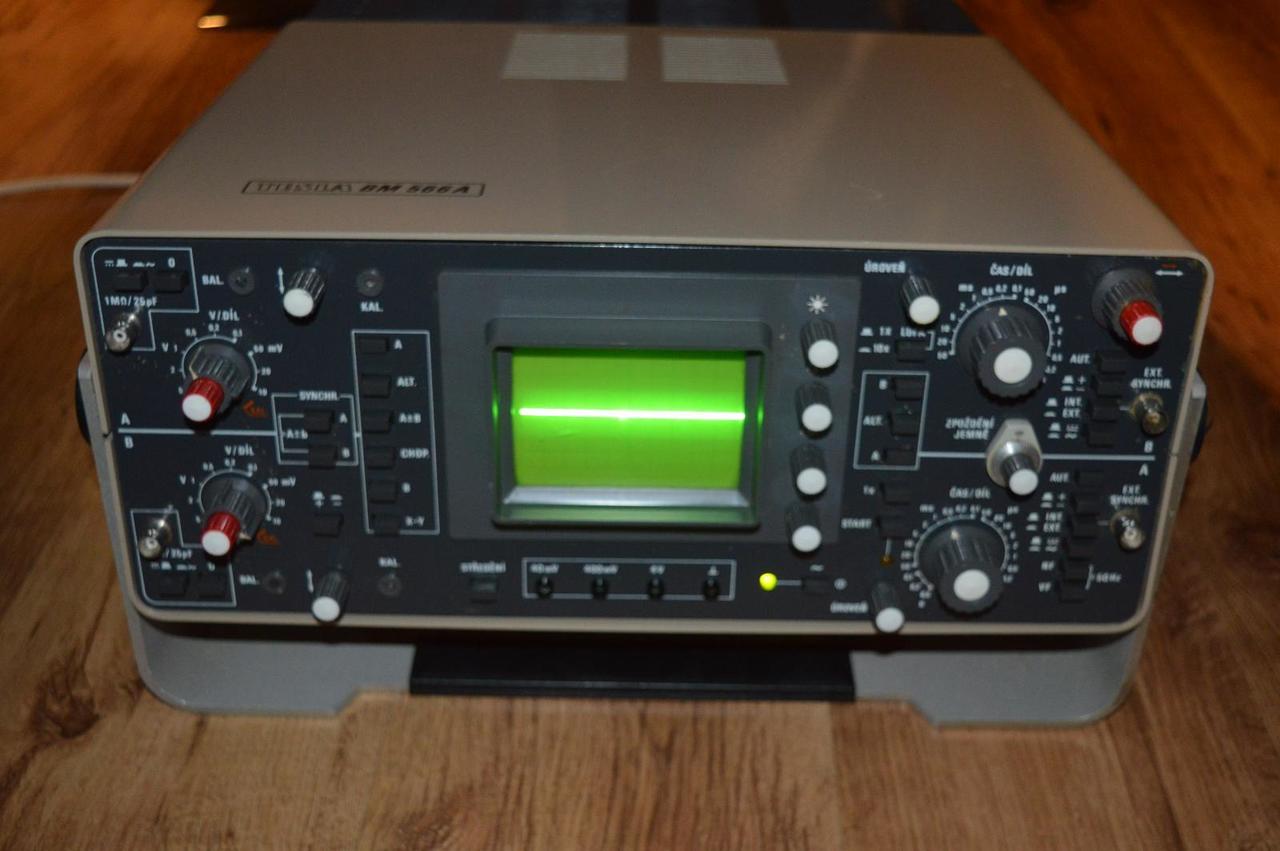

dvoukanálový osciloskop TESLA BM 566A

Přenosný analogový osciloskop BM 566A lze používat pro měření jak
při nastavování audia, tak pro servisní účely. Vertikální zesilovač umožňuje použití
v pásmu 0 až 120 MHz, vychylovací činitel 10 mV/dílek až 5 V/dílek. Jedná
se o dvoukanálové provedení umožňující nezávislé zobrazení dvou
měřených průběhů buď současně, nebo každého zvlášť. Možné je taky
diferenciální zobrazení napětí mezi dvěma měřicími body. Při zobrazení
X-Y je zajištěna plná citlivost, stejně jako při ostatních druzích činnosti.
Časová základna A má rozsah 0,05 μs/dílek až 0,5 s/dílek, časová
základna B pak 0,05 μs/dílek až 50 ms/dílek; lze využít pro zobrazení
průběhu dvojí časové základny (lupa). Rozsah kalibrovaných rychlostí
časové základny i dostatečný jas stopy na stínítku obrazovky splňují
požadavky pro impulsní měření. Osciloskop vedle běžných způsobů
spouštění a synchronizace časové základny umožňuje i synchronizaci TV
signálem.
